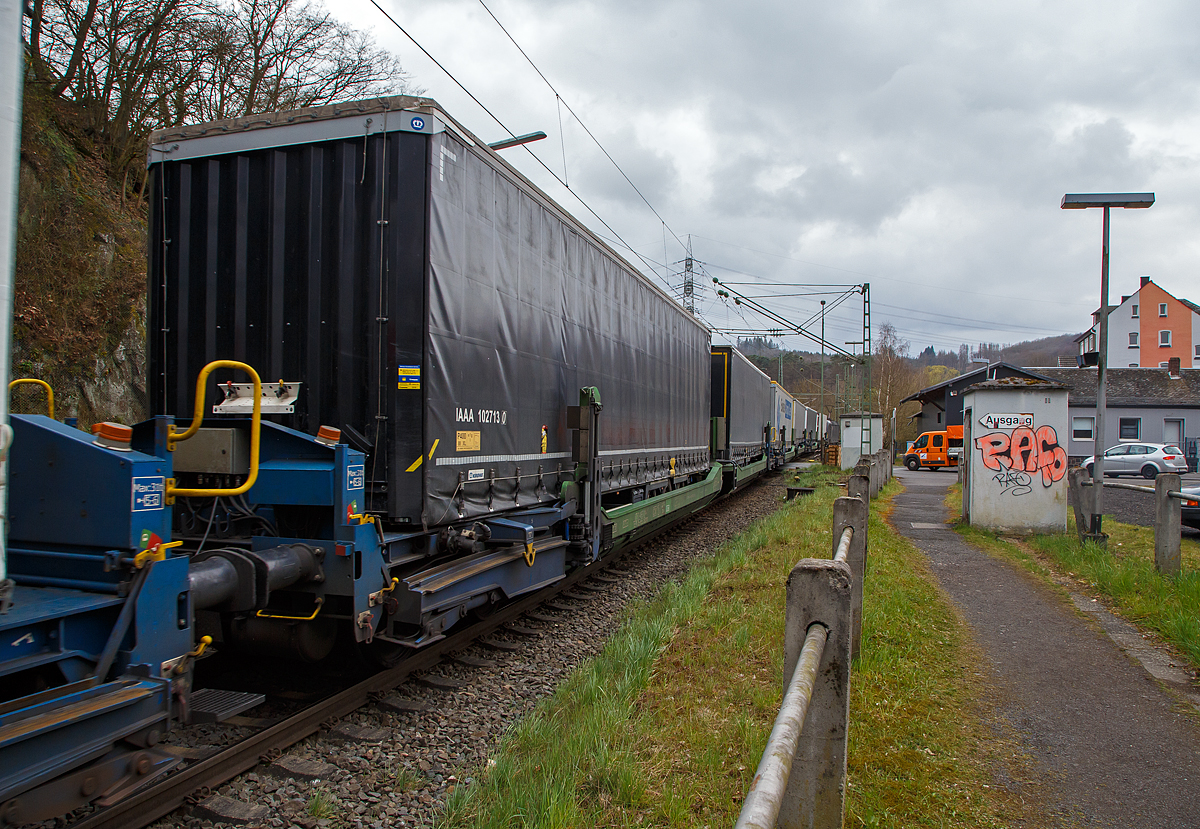

Spezieller sechsachsiger Gelenk-Taschenwagen System HELROM, 87 80 4993 014-1 D-HEL, der Gattung Sdmrs, der HELROM Trailer Rail am 01.04.2022 im Zugverband bei der Zugdurchfahrt in Scheuerfeld (Sieg).

Der Clou bei HELROM sind neuartige Transportwaggons, die keine teuren Kran- oder Verladeeinrichtungen brauchen. Dieses Megaswing-System ist ein spezieller Taschenwagen mit schwenkbaren Aufnahmewannen für Sattelauflieger. Hydraulikstützen dienen als Stabilisierung, wenn die Wanne nach links oder rechts ausschwenkt. Die Beladung der Wanne mit einem Sattelauflieger erfolgt rückwärts. Nach Absatteln des Sattelaufliegers wird die Wanne angehoben und schwenkt wieder ein. Der Sattelauflieger wird leicht abgesenkt und mit dem Waggon fest verbunden, er ist nun auf dem Waggon sicher verstaut. Die Technik ist im Waggon verbaut.

TECHNISCHE DATEN:
Hersteller: Gök Yapi (Türkei)
Spurweite: 1.435 mm
Länge über Puffer: 34.230 mm
Drehzapfenabstand: 2 x 14.200 mm
Achsabstand im Drehgestellen: 1.800 mm
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 45.200 kg
Max. Zuladung bei Lastgrenze: 76,0 t (ab Streckenklasse D)
Max. Geschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Kleinster befahrbarer Gleisbogen: R 75 m
Bremse: 2 x MH-GP-A (K)
Bremssohle: Cosid 810
Feststellbremse: Ja (auf ein Drehgestell)
Intern. Verwendungsfähigkeit: TEN CW
