601 See-Alpen-Express auf der Geislinger Steige Mühltalfelsendamm, vom Mühltalfelsen aufgenommen, am 21.08.1982.

S-Bahn Karlsruhe und Eisenbahn »
Deutschland
»
Dieseltriebzüge
»
BR 601 / 901 (DB TEE VT 11.5)
»

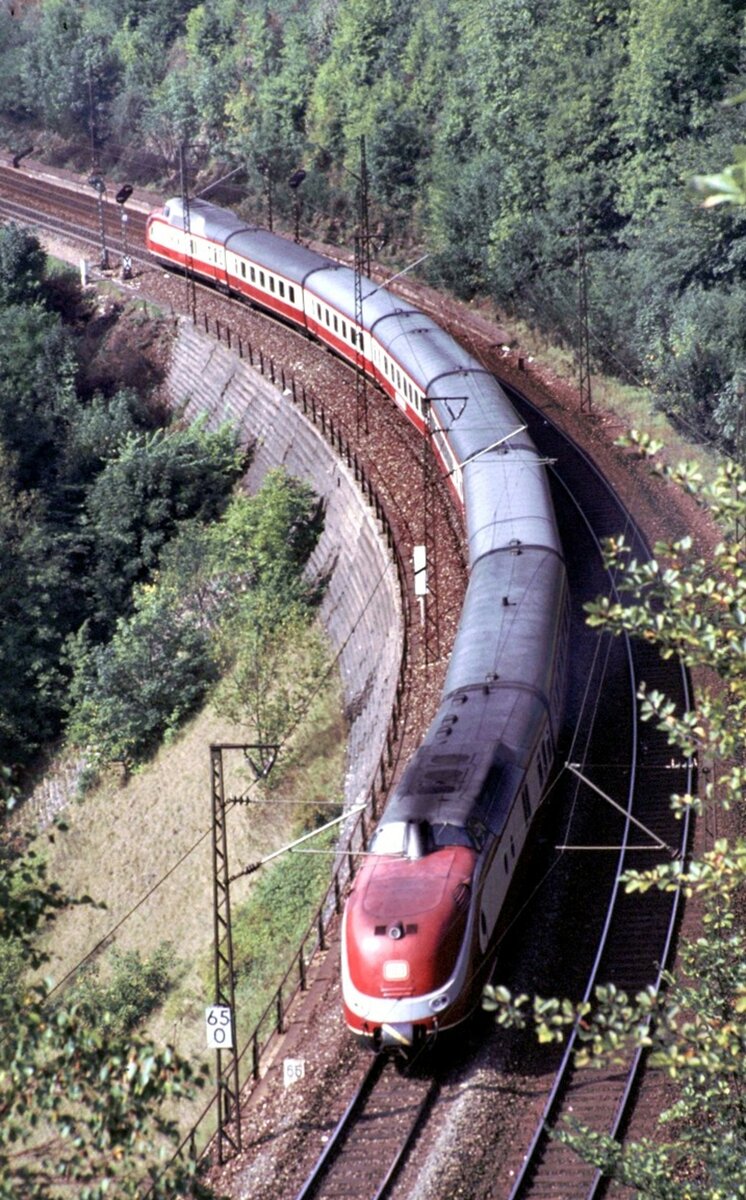

601 See-Alpen-Express auf der Geislinger Steige Mühltalfelsendamm, vom
(ID 752883)
101 012 mit dem CNL 472 Aurora Basel-Kopenhagen bei Kollmarsreute Richtung Norden, 07.06.2014.
Unbekannte Baureihe 401 bei Kollmarsreute Richtung Norden, 07.06.2014.



601 See-Alpen-Express auf der Geislinger Steige Mühltalfelsendamm, vom Mühltalfelsen aufgenommen, am 21.08.1982.

601 See-Alpen-Express auf der Geislinger Steige Mühltalfelsendamm, vom Mühltalfelsen aufgenommen, am 21.08.1982.

Karl Sauerbrey 22.10.2021, 139 Aufrufe, 0 Kommentare

0 Kommentare, Alle Kommentare
Der TEE Verbrennungsmotor-Triebköpfe (Maschinenwagen / VT 11.5) DB 601 013-6 (95 80 0601 013-5 D-DB), ex DB VT 11 5013, steht am 21 April 2023 beim DB BW Lichtenfels, aus einem fahrenden Zug heraus (durch die Scheibe) fotografiert. Wie alle gebauten 19 Triebköpfe DB-Baureihe VT 11.5 (D4ü), wurde auch dieser Verbrennungsmotortriebkopf 1957 von der M.A.N. - Maschinenfabrik Augsburg Nürnberg AG im Werk Nürnberg unter Fabriknummer 140492 gebaut und an die Deutschen Bundesbahn als VT 11 5013 geliefert. Der weitere Lebenslauf war: 1957-1968: VT 11 5013 (DB) 1968-1988: 601 013-6 (DB) 1988-1994: 601 013-6 (Jelka Establishment, Schaan/Lichtenstein) 1990 an die DR vermietet 1994-2002: 601 013-6 (Rail Italy, Villadossola) 2003 ging er wieder zurück nach Deutschland ans DB Museum (601 013-6), eine Aufarbeitung als historischer Premium -Touristikzug war geplant, das Projekt wurde aber wegen zu hoher Kosten wieder gestoppt . Die Triebköpfe: In jedem originalen Triebkopf befindet sich ein schnelllaufender aufgeladener V-Zwölfzylinder-Dieselmotor vom Typ 12V 538 TA 10 mit einer Leistung von 1.100 PS (809 kW). Dieser entspricht dem Maybach-Motor vom Typ MD 650/1B, die Motoren unterscheiden sich lediglich in der Bezeichnung nach der Maybach- oder MTU-Nomenklatur. Der VT 11.5 hatte eine hydraulische Kraftübertragung mit Getrieben wahlweise von Voith (Typ LT 306r) oder von Maybach (K104 US/W), die dem Zug zu einer Höchstgeschwindigkeit von 140 km/h verhalfen, die später auf 160 km/h angehoben wurde. Bei mehr als siebenteiligen Garnituren wurde die Höchstgeschwindigkeit zur Schonung der Motoren auf 140 km/h beschränkt. Die Kraftübertragung erfolgte hydraulisch auf das jeweils vordere Drehgestell (unter dem Motor) der Motorwagen. Die Bremsen waren Druckluft-Scheibenbremsen ergänzt mit einer Magnetschienenbremse. Beide Triebköpfe arbeiteten parallel. Durch eine elektrische Vielfachsteuerung konnten bis zu zwei weitere Triebzüge gefahren werden. Die Steuerung war mit der der Baureihe VT 08 kompatibel. Für die Stromversorgung, unter anderem der Klimaanlagen und des Küchenwagens, war in jedem Triebkopf außerdem ein Achtzylinder-Hilfsdieselmotor der Motorenwerke Mannheim (MWM) mit einer Leistung von 232 PS (mit Aufladeturbine 296 PS) eingebaut. Dieser war mit einem Drehstromgenerator verbunden. Wenn der Hilfsdiesel nicht lief, musste der Triebkopf an eine stationäre Stromversorgung angeschlossen werden. Der Wasserkreislauf sollte nicht unter 30 °C auskühlen. Im hinteren Teil von den Triebköpfen war jeweils ein kleiner Gepäckraum sowie zwei Dienstabteile für Zugpersonal und Zoll untergebracht, außerdem ein Zugsekretariat, daher hatte ein Triebkopf die Gattung | Skizzenblatt Pw4ü. TECHNISCHE DATEN der Triebköpfe VT 11.5: Gebaute Anzahl: 19 Hersteller: MAN Baujahre: 1957 Ausmusterung: 1988 Spurweite: 1.435 mm (Normalspur) Achsfolge: B’2’ Länge über Kupplung: 19.960 Länge Wagenkasten: 19.200 mm (ohne Kupplung) Breite: 3.012 mm Drehzapfenabstand: 12.600 mm Achsabstand im Triebdrehgestell: 3.400 mm Treibraddurchmesser: 950 mm (neu) Achsabstand im Laufdrehgestell: 2.300 mm Laufraddurchmesser: 900 mm (neu) Dieselmotor:V12-Zylinder- Dieselmotor mit Abgasturbolader und Ladeluftkühlung vom Typ MTU 12V 538 TA 10 der Motoren- und Turbinen-Union Friedrichshafen (gleich dem Maybach MD 650 1B), Zylinderbohrung 185 mm, Kolbenhub 200 mm, Gesamthubraum 64,5 Liter. Aufladung durch einen Maybach AGL 123/1-Abgasturbolader. Kurbelgehäuse aus geschweißtem Stahlguss. Gebaute Kurbelwelle siebenfach rollengelagert, Pleuelstangen gleitgelagert. Zweiteilige Kolben. Zylinderköpfe mit je drei Ein- und Auslassventilen und zentraler Brennkammer. Ventilsteuerung über zwei in den Zylinderkopfoberteilen angeordnete obenliegende Nockenwellen und Kipphebel. Motorleistung : 809 kW (1.100 PS) Nenndrehzahl: 1.500 U/min Motorgewicht (trocken) incl. Regler: 4.600 kg Leistungsübertragung: hydraulisch Getriebe: Voith LT 306r oder Maybach K104 US/W Höchstgeschwindigkeit: 140 km/h / 160 km/h (ab 1971) Tankinhalt: 2 × 2.150 l Bremse: Scheibenbremse, Magnetschienenbremse Klassen: 1 Tans-Europ-Express (TEE): 1954 wurde auf Initiative der Niederländischen Staatsbahn die Trans-Europ-Express-Kommission mit Sitz in Den Haag gegründet mit dem Ziel, ein internationales ausschließlich erstklassiges Zugnetz zu schaffen. Eine gemeinsame Entwicklung der zahlreichen Mitgliedsstaaten an Zügen schied aber auf Grund unterschiedlicher Vorstellungen und technischer Aspekte aus. Immerhin konnte man sich auf einige Gemeinsamkeiten einigen. Der deutsche Beitrag für dieses Zugkonzept wurde vom BZA München in Zusammenarbeit mit MAN, LHB und Wegmann entworfen. Die siebenteiligen Zuggarnituren sollten aus zwei ausschließlich als Motorwagen dienenden Endwagen mit Dienstabteil sowie fünf antriebslosen Mittelwagen bestehen. Untergestell und Kastengerippe der Fahrzeuge waren als selbsttragende, verwindungssteife Röhre in kombinierter Spanten- und Schalenbauweise ausgeführt. Während das Untergestell des Triebwagens (einschließlich Hauptquerträger und Kupplungsträger der Mittelwagen) aus Stahl hergestellt wurden, entstanden die Kastengerippe und die Bekleidungsbleche aller Fahrzeuge aus Aluminiumlegierungen. Die Laufdrehgestelle wurden von Wegmann entworfen. Gebaut wurden insgesamt 19 Triebköpfe, die als VT 11.5 eingereiht wurden. Insgesamt 48 Mittelwagen wurden mit unterschiedlichen Ausstattungen gebaut. Insgesamt konnten so acht Zuggarnituren zusammengestellt werden, jeweils mit zwei Abteilwagen, einem Großraumwagen und je einem von der Deutsche Schlafwagen- und Speisewagen-Gesellschaft mbH (DSG) finanzierten Küchen-/Speisewagen und Speise-Bar-Wagen. Sie übrigen Wagen wurden als Reserve oder zur Bildung von bis zu zehnteiligen Langgarnituren vorgehalten. Nach ihrer Indienststellung 1957 übernahmen die neuen Zuggarnituren den prestigeträchtigen TEE-Verbindungen, teilweise in gemeinsamer Traktion mit den VT 08. Das Bw Dortmund Bbf startete im Juli 1957 mit dem TEE 19/20 Saphir Dortmund – Brüssel – Oostendedie Einsätze der prestigeträchtigen Züge. Das Bw Hamburg-Altona folgte im Oktober 1957 mit dem TEE 77/78 Helvetia Hamburg-Altona – Zürich. Das Bw Frankfurt-Griesheim war ab Dezember 1957 für die Leistungen TEE 31/32 Rhein-Main Frankfurt/M – Amsterdam zuständig. Ebenfalls im Dezember 1957 debütierte der VT 11 auch als TEE 168/185 Paris-Ruhr Dortmund – Köln – Paris Nord.
Der TEE Verbrennungsmotor-Triebköpfe (Maschinenwagen / VT 11.5) DB 601 013-6 (95 80 0601 013-5 D-DB), ex DB VT 11 5013, steht am 21 April 2023 beim DB BW Lichtenfels, aus einem fahrenden Zug heraus (durch die Scheibe) fotografiert. Wie alle gebauten 19 Triebköpfe DB-Baureihe VT 11.5 (D4ü), wurde auch dieser Verbrennungsmotortriebkopf 1957 von der M.A.N. - Maschinenfabrik Augsburg Nürnberg AG im Werk Nürnberg unter Fabriknummer 140492 gebaut und an die Deutschen Bundesbahn als VT 11 5013 geliefert. Der weitere Lebenslauf war: 1957-1968: VT 11 5013 (DB) 1968-1988: 601 013-6 (DB) 1988-1994: 601 013-6 (Jelka Establishment, Schaan/Lichtenstein) 1990 an die DR vermietet 1994-2002: 601 013-6 (Rail Italy, Villadossola) 2003 ging er wieder zurück nach Deutschland ans DB Museum (601 013-6), eine Aufarbeitung als historischer "Premium"-Touristikzug war geplant, das Projekt wurde aber wegen zu hoher Kosten wieder gestoppt . Die Triebköpfe: In jedem originalen Triebkopf befindet sich ein schnelllaufender aufgeladener V-Zwölfzylinder-Dieselmotor vom Typ 12V 538 TA 10 mit einer Leistung von 1.100 PS (809 kW). Dieser entspricht dem Maybach-Motor vom Typ MD 650/1B, die Motoren unterscheiden sich lediglich in der Bezeichnung nach der Maybach- oder MTU-Nomenklatur. Der VT 11.5 hatte eine hydraulische Kraftübertragung mit Getrieben wahlweise von Voith (Typ LT 306r) oder von Maybach (K104 US/W), die dem Zug zu einer Höchstgeschwindigkeit von 140 km/h verhalfen, die später auf 160 km/h angehoben wurde. Bei mehr als siebenteiligen Garnituren wurde die Höchstgeschwindigkeit zur Schonung der Motoren auf 140 km/h beschränkt. Die Kraftübertragung erfolgte hydraulisch auf das jeweils vordere Drehgestell (unter dem Motor) der Motorwagen. Die Bremsen waren Druckluft-Scheibenbremsen ergänzt mit einer Magnetschienenbremse. Beide Triebköpfe arbeiteten parallel. Durch eine elektrische Vielfachsteuerung konnten bis zu zwei weitere Triebzüge gefahren werden. Die Steuerung war mit der der Baureihe VT 08 kompatibel. Für die Stromversorgung, unter anderem der Klimaanlagen und des Küchenwagens, war in jedem Triebkopf außerdem ein Achtzylinder-Hilfsdieselmotor der Motorenwerke Mannheim (MWM) mit einer Leistung von 232 PS (mit Aufladeturbine 296 PS) eingebaut. Dieser war mit einem Drehstromgenerator verbunden. Wenn der Hilfsdiesel nicht lief, musste der Triebkopf an eine stationäre Stromversorgung angeschlossen werden. Der Wasserkreislauf sollte nicht unter 30 °C auskühlen. Im hinteren Teil von den Triebköpfen war jeweils ein kleiner Gepäckraum sowie zwei Dienstabteile für Zugpersonal und Zoll untergebracht, außerdem ein Zugsekretariat, daher hatte ein Triebkopf die Gattung | Skizzenblatt Pw4ü. TECHNISCHE DATEN der Triebköpfe VT 11.5: Gebaute Anzahl: 19 Hersteller: MAN Baujahre: 1957 Ausmusterung: 1988 Spurweite: 1.435 mm (Normalspur) Achsfolge: B’2’ Länge über Kupplung: 19.960 Länge Wagenkasten: 19.200 mm (ohne Kupplung) Breite: 3.012 mm Drehzapfenabstand: 12.600 mm Achsabstand im Triebdrehgestell: 3.400 mm Treibraddurchmesser: 950 mm (neu) Achsabstand im Laufdrehgestell: 2.300 mm Laufraddurchmesser: 900 mm (neu) Dieselmotor:V12-Zylinder- Dieselmotor mit Abgasturbolader und Ladeluftkühlung vom Typ MTU 12V 538 TA 10 der Motoren- und Turbinen-Union Friedrichshafen (gleich dem Maybach MD 650 1B), Zylinderbohrung 185 mm, Kolbenhub 200 mm, Gesamthubraum 64,5 Liter. Aufladung durch einen Maybach AGL 123/1-Abgasturbolader. Kurbelgehäuse aus geschweißtem Stahlguss. Gebaute Kurbelwelle siebenfach rollengelagert, Pleuelstangen gleitgelagert. Zweiteilige Kolben. Zylinderköpfe mit je drei Ein- und Auslassventilen und zentraler Brennkammer. Ventilsteuerung über zwei in den Zylinderkopfoberteilen angeordnete obenliegende Nockenwellen und Kipphebel. Motorleistung : 809 kW (1.100 PS) Nenndrehzahl: 1.500 U/min Motorgewicht (trocken) incl. Regler: 4.600 kg Leistungsübertragung: hydraulisch Getriebe: Voith LT 306r oder Maybach K104 US/W Höchstgeschwindigkeit: 140 km/h / 160 km/h (ab 1971) Tankinhalt: 2 × 2.150 l Bremse: Scheibenbremse, Magnetschienenbremse Klassen: 1 Tans-Europ-Express (TEE): 1954 wurde auf Initiative der Niederländischen Staatsbahn die Trans-Europ-Express-Kommission mit Sitz in Den Haag gegründet mit dem Ziel, ein internationales ausschließlich erstklassiges Zugnetz zu schaffen. Eine gemeinsame Entwicklung der zahlreichen Mitgliedsstaaten an Zügen schied aber auf Grund unterschiedlicher Vorstellungen und technischer Aspekte aus. Immerhin konnte man sich auf einige Gemeinsamkeiten einigen. Der deutsche Beitrag für dieses Zugkonzept wurde vom BZA München in Zusammenarbeit mit MAN, LHB und Wegmann entworfen. Die siebenteiligen Zuggarnituren sollten aus zwei ausschließlich als Motorwagen dienenden Endwagen mit Dienstabteil sowie fünf antriebslosen Mittelwagen bestehen. Untergestell und Kastengerippe der Fahrzeuge waren als selbsttragende, verwindungssteife Röhre in kombinierter Spanten- und Schalenbauweise ausgeführt. Während das Untergestell des Triebwagens (einschließlich Hauptquerträger und Kupplungsträger der Mittelwagen) aus Stahl hergestellt wurden, entstanden die Kastengerippe und die Bekleidungsbleche aller Fahrzeuge aus Aluminiumlegierungen. Die Laufdrehgestelle wurden von Wegmann entworfen. Gebaut wurden insgesamt 19 Triebköpfe, die als VT 11.5 eingereiht wurden. Insgesamt 48 Mittelwagen wurden mit unterschiedlichen Ausstattungen gebaut. Insgesamt konnten so acht Zuggarnituren zusammengestellt werden, jeweils mit zwei Abteilwagen, einem Großraumwagen und je einem von der Deutsche Schlafwagen- und Speisewagen-Gesellschaft mbH (DSG) finanzierten Küchen-/Speisewagen und Speise-Bar-Wagen. Sie übrigen Wagen wurden als Reserve oder zur Bildung von bis zu zehnteiligen Langgarnituren vorgehalten. Nach ihrer Indienststellung 1957 übernahmen die neuen Zuggarnituren den prestigeträchtigen TEE-Verbindungen, teilweise in gemeinsamer Traktion mit den VT 08. Das Bw Dortmund Bbf startete im Juli 1957 mit dem TEE 19/20 Saphir Dortmund – Brüssel – Oostendedie Einsätze der prestigeträchtigen Züge. Das Bw Hamburg-Altona folgte im Oktober 1957 mit dem TEE 77/78 Helvetia Hamburg-Altona – Zürich. Das Bw Frankfurt-Griesheim war ab Dezember 1957 für die Leistungen TEE 31/32 Rhein-Main Frankfurt/M – Amsterdam zuständig. Ebenfalls im Dezember 1957 debütierte der VT 11 auch als TEE 168/185 Paris-Ruhr Dortmund – Köln – Paris Nord.
Armin Schwarz

Deutschland / Dieseltriebzüge / BR 601 / 901 (DB TEE VT 11.5), Deutschland / Museen, Ausstellungen und Messen / DB Museum Nürnberg, _Spezifikationen von Triebfahrzeugen / Deutschland / Triebzüge, Deutschland / Personenzüge / TEE - Trans Europ Express Züge

548 1400x933 Px, 02.09.2024

VT 11.5 IC Sonderfahrt 140 Jahre Braunschweig- Wolfenbüttel in Braunschweig am 02.12.1978.
VT 11.5 IC Sonderfahrt 140 Jahre Braunschweig- Wolfenbüttel in Braunschweig am 02.12.1978.
Karl Sauerbrey

Deutschland / Dieseltriebzüge / BR 601 / 901 (DB TEE VT 11.5)

83 1200x884 Px, 20.10.2023

VT 11.5 IC Sonderfahrt 140 Jahre Braunschweig- Wolfenbüttel in Braunschweig am 02.12.1978.
VT 11.5 IC Sonderfahrt 140 Jahre Braunschweig- Wolfenbüttel in Braunschweig am 02.12.1978.
Karl Sauerbrey

Deutschland / Dieseltriebzüge / BR 601 / 901 (DB TEE VT 11.5)

76 1200x1002 Px, 20.10.2023
