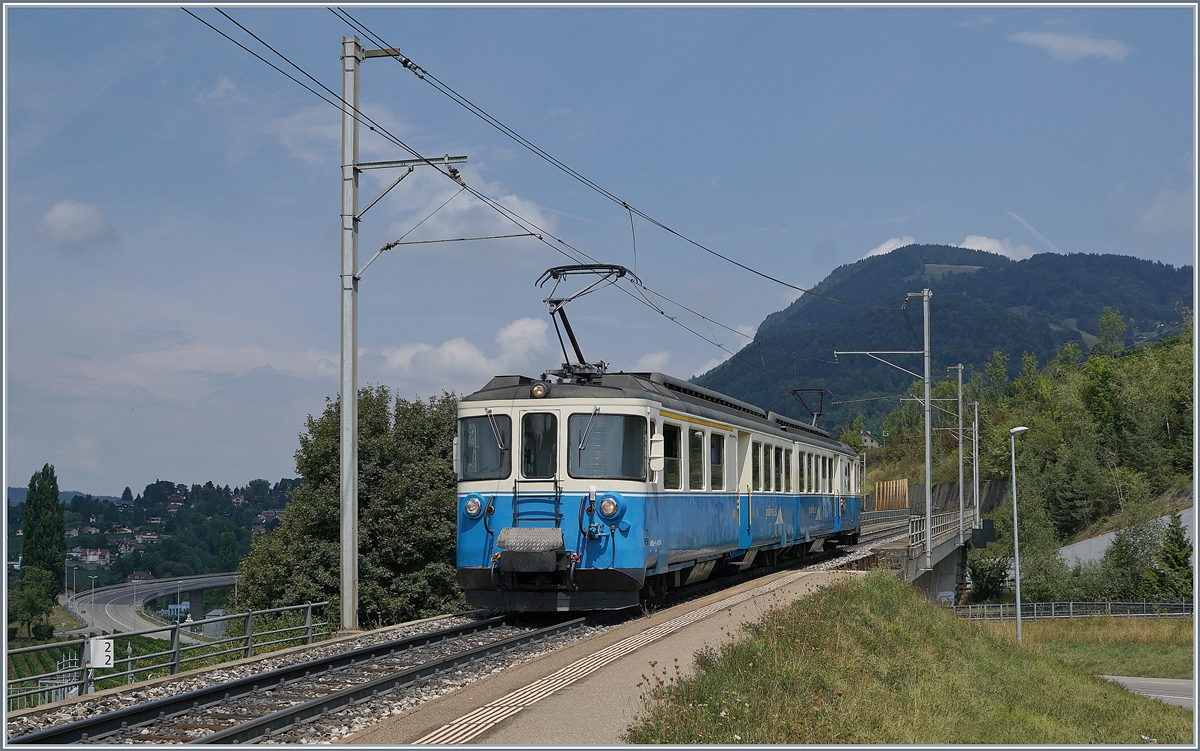

Der MOB ABDe 8/8 4004 als Regionalzug nach Montreux kurz vor Châtelard VD.
(ID 632062)
Der MOB ABDe 8/8 4004 als Regionalzug nach Montreux kurz vor Châtelard VD.
8. August 2018
Stefan Wohlfahrt 10.10.2018, 635 Aufrufe, 0 Kommentare
EXIF: SONY ILCA-77M2, Datum 2018:08:08 13:21:08, Belichtungsdauer: 1/500, Blende: 71/10, ISO80, Brennweite: 280/10
0 Kommentare, Alle Kommentare
Bei starkem Gegenlicht ist ein MOB ABDe 8/8 (Serie 4000) kurz vor Planchamp in den Weinbergen oberhalb von Montreux unterwegs.
25. Oktober 2018
Stefan Wohlfahrt
Stefan Wohlfahrt
Schweiz / Triebzüge (Schmalspur) / ABDe 8/8, Schweiz / Privatbahnen / MOB (Montreux–Berner Oberland-Bahn)
139 1200x772 Px, 21.01.2022
Schweiz / Triebzüge (Schmalspur) / ABDe 8/8, Schweiz / Privatbahnen / MOB (Montreux–Berner Oberland-Bahn)
127 1200x775 Px, 07.01.2022
Der Doppeltriebwagen MOB ABDe 8/8 4002 „Vaud“ (deutsch Waadtland) der Montreux–Berner Oberland-Bahn (französisch Chemin de fer Montreux-Oberland bernois) steht im Bahnhof Zweisimmen am 28.05.2012 mit angehängten Wagen, zur Abfahrt bereit nach Montreux bereit.
Dieser meterspurigen Doppeltriebwagen MOB ABDe 8/8 wurde 1968 in einer Serie von 4 Stück (4001 bis 4004) von SIG, BBC und SAAS für die MOB gebaut und bildeten lange Zeit das Rückgrat der Zugförderung auf der Strecke Montreux – Zweisimmen, die eine Steigung bis zu 73 ‰ ohne Zahnstange hat. Sie traten an die Stelle der Triebwagen der 3000er-Serie, den BDe 4/4 Nr. 3001-3006, die in zwei kleinen Serien in den Jahre 1944 und 1946 beschafft wurden.
Auf den steilsten Streckenabschnitten waren die Doppeltriebwagen, die am jeweiligen Ende über einen Führerstand mit Übergangseinrichtung zu den angehängten Wagen verfügten, in der Lage bis zu fünf Personenwagen mit einem Maximalgewicht von 80 t auf der Maximalsteigung von 73 ‰ zu befördern.
Die beiden Wagenkästen in leichter Stahlbauweise, stützten sich auf jeweils zwei Drehgestelle ab und sind untereinander kurzgekuppelt. Sie können nicht alleine verkehren. Der Antrieb jeder Achse erfolgt über jeweils ein im Drehgestell, in der Längsrichtung angeordneter Motor, über ein Schneckengetriebe. Eine halbautomatische Steuerung ermöglicht eine selbständige Regulierung der vorgewählten Geschwindigkeit. Eine Widerstandsbremse ermöglicht das verschleißfreie Beharren des Zuges in den Steilstrecken sowie dessen Abbremsen. Ist das Stromnetz für eine Einspeisung von Strom aufnahmefähig, wird der Strom, statt in den Bremswiderständen vernichtet zu werden, über die Rekuperationsbremse soweit möglich ins Netz eingespeist. Der Triebwagen verfügt zudem über eine Druckluftbremse, sowie ein Vakuumbremse für die angehängten Wagen, die nicht über eine Druckluftbremse verfügen.
Mit der Beschaffung der Lokomotiven mit Gepäckabteil bzw. Gepäcktriebwagen GDe 4/4 Nummer 6001 bis 6004 die ab dem Jahre 1983 in Betrieb gesetzt wurden und in der Lage waren 110 t auf der Maximalsteigung zu führen, sowie dem Aufkommen des Panoramic Expresses zwischen Montreux und der Lenk wurden diese Doppeltriebwagen in untergeordnete Dienste versetzt.
Auf der Grundlage des mechanischen wie auch der elektrischen Konstruktion entstanden in der Folge ab dem Jahre 1976 die Pendelzüge der Serie 5000, mit den Be 4/4 5001 bis 5004 und den dazugehörenden Steuerwagen ABt 5301 bis 5304.
Am 2./3. September 2017 wurden die Triebwagen offiziell außer Dienst gestellt. Als Reserve werden drei aber noch vorgehalten. Der Triebwagen 4003 „Bern“ wurde 2018 leider abgebrochen.
TECHNISCHE DATEN:
Gebaute Stückzahl: 4
Hersteller mech. Teil: SIG (Schweizerische Industrie-Gesellschaft)
Hersteller elektr. Ausrüstung: SAAS (Société Anonyme des Ateliers de Sécheron)
Hersteller der Motoren: BBC
Spurweite: 1.000 mm (Schmalspur)
Achsformel: Bo'Bo' + Bo'Bo'
Länge über Puffer: 33.500 mm
Länge des Kastens: 2 x 16.00 mm
Drehzapfenabstand: 11.350 mm
Achsabstand im Drehgestell: 2.100 mm
Raddurchmesser: 750 mm
Höhe: 3.750 mm
Breite: 2.680 mm
Leergewicht: 60 t
Stundenleistung: 880 kW
Anfahrzugkraft: 185 kN
Stundenzugkraft: 97 kN
Übersetzung: 1:7,2
Höchstgeschwindigkeit: 70 km/h
Anzahl der Fahrmotoren: 8
Fahrleitungsspannung: 850 V DC (Gleichstrom)
Stromabnehmer : 2
Sitzplätze: 18 in der 1. Klasse / 68 in der 2. Klasse
Ladefläche: 7,8 m²
Zuladungsgewicht: 2,0 t
